캐드 측량점 XY리습, YX리습, 좌표추출 리습

목차





측량 데이터를 도면에 시각화하거나, 반대로 도면의 데이터를 현장에 가져가기 위해 정리할 때 좌표 리습(Lisp)은 필수적인 도구입니다. 가장 많이 쓰이는 3가지 리습의 특징과 사용법, 그리고 코드 수정법까지 정리해 보겠습니다.

---

1. XY 리습 vs YX 리습 (좌표 기입)



이 두 리습은 도면 위의 특정 지점을 클릭했을 때 그 위치의 좌표값을 텍스트로 써주는 기능을 합니다.



[XY 리습]

• 특징: 수학적 좌표계와 동일하게 (X, Y) 순서로 좌표를 표기합니다.
• 용도: 일반적인 기계 설계나 건축 도면에서 표준적으로 사용됩니다.

[YX 리습]

• 특징: (Y, X) 순서로 좌표를 표기합니다.
• 용도: 토목이나 지형 측량 분야에서는 북쪽(Northing)을 Y로, 동쪽(Easting)을 X로 보는데, 실무 관례상 Y값을 먼저 표기하는 경우가 많아 이때 주로 사용합니다.

사용 방법

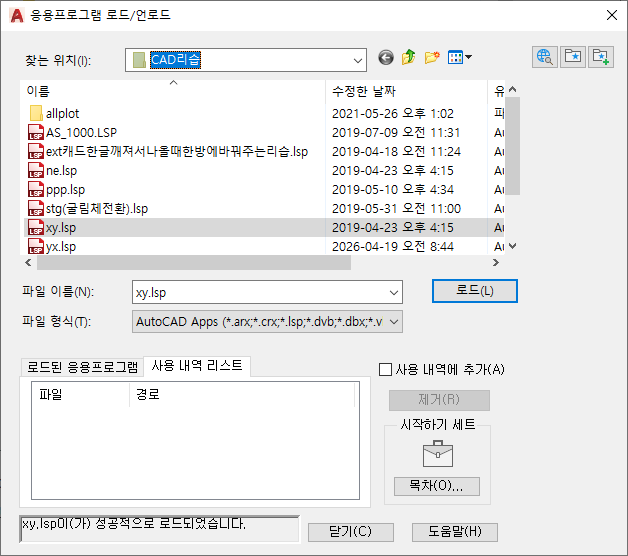

1. 로드: AP(Appload) 명령어로 해당 .lsp 파일을 불러옵니다.
2. 실행: 리습 고유 명령어(예: XY, YX, ZZ 등)를 입력합니다.
3. 클릭: 좌표를 표시할 점을 클릭합니다.
4. 배치: 텍스트가 놓일 위치를 한 번 더 클릭하면 좌표가 생성됩니다.

---

2. 좌표 추출 리습 (Coordinate Extraction)

도면에 이미 그려진 수많은 점(Point)이나 블록의 좌표를 한꺼번에 파일(Excel/CSV/TXT)로 뽑아낼 때 사용합니다.

• 특징: 일일이 클릭할 필요 없이 객체를 드래그해서 선택하면 리스트를 만들어줍니다.
• 사용 방법:
  1. 명령어 입력 (예: COORD, GETXY 등).
  2. 좌표를 추출할 객체들을 마우스로 드래그하여 선택.
  3. 파일 저장 경로를 지정하거나 캐드 화면 내에 표(Table) 형태로 생성.
• 장점: 광파기로 다시 측량해야 하거나, 좌표 일람표를 만들 때 수작업 시간을 획기적으로 줄여줍니다.

---

반응형

3. rtos 함수로 소수점 자릿수 수정하기

리습으로 좌표를 찍었는데 소수점이 너무 짧거나 길 때, 코드를 직접 수정하는 방법입니다.



코드의 의미

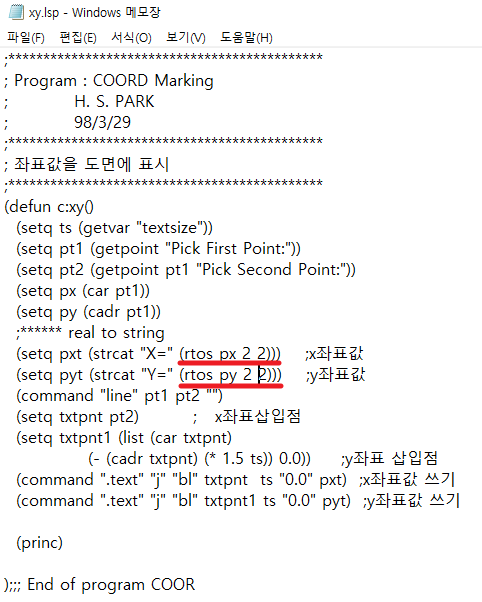

리습 파일을 메모장으로 열어보면 보통 이런 코드가 들어있습니다.

(rtos (car pt) 2 2)



이 코드의 구성은 이렇습니다:

• rtos: 실수를 문자열로 변환하라 (Real TO String)
• (car pt): X좌표값 (Y좌표는 cadr pt 등을 사용)
• 2: 십진수(Decimal) 형식으로 표시하라
• 2 (마지막 숫자): 소수점 정밀도(자릿수)



소수점 4자리로 수정하려면?

마지막 숫자를 4로만 바꿔주면 됩니다.

1. 리습 파일을 메모장으로 엽니다.
2. Ctrl + F로 rtos를 찾습니다.
3. (rtos x 2 2) → (rtos x 2 4) 로 변경 (X, Y 모두 수정)
4. 저장 후 캐드에서 AP 명령어로 다시 로드합니다.

---

4. 측량 작업 전 체크리스트 (요약)

단계	작업 내용	주의 사항
환경 설정	PTYPE 설정	점(Point) 모양을 눈에 띄게 변경
스냅 설정	OS (Osnap) 설정	'노드(Node)' 체크 (점을 인식하기 위해 필수)
좌표 입력	엑셀 데이터 붙여넣기	MULTIPLE PO 명령어 활용
좌표 기입	XY/YX 리습 실행	F9(스냅)를 꺼서 부드럽게 클릭
자릿수 확인	rtos 수정 확인	실무 기준(보통 3~4자리)에 맞는지 확인

xy.lsp

0.00MB

yx.lsp

0.00MB

좌표추출.lsp

0.00MB
